RSW-L35S拉压力传感器


S型结构,双向测量,精度高,结构小巧,安装方便。适用于各种自动化控制测量,力学实验等

  • 产品描述
  • 技术参数
  • 产品尺寸
  • 安装示意图

    额定载荷Rated

    5;10;20;30;50;100KG

    灵敏度Sensitivity

    1.0~2.0mv/V

    综合误差Total

    ±0.05%F.S

    蠕变(30分钟)Creep

    ±0.05%F.S

    零点平衡Zero

    ±1%F.S

    零点温度影响TCO

    ±0.05%F.S

    输出温度影响TC

    ±0.05%F.S

    输入阻抗Input

    400±20Ω

    输出阻抗Output

    350±10Ω

    绝缘电阻Insulation

    ≥5000MΩ

    推荐激励电压Excitation,recommend

    10~12VDC

    大激励电压Excitation,maximum

    15VDC

    安全过载Maximum

    150%F.S

    极限过载Ultimate

    200%F.S

    工作温度范围Temperature

    -30~+80℃

    温度补偿范围Temperature

    -10~+40℃

    防护等级Protection

    IP65

    材质Construction

    合金钢Alloy steel;不锈钢Stainless Steel

    电缆Cable

    Length:2m;Diameter:¢3mm

    电缆色标Cable color

    红:激励+ Exc+; 黑:激励- Exc-; 绿:输出+ Sig+; 白:输出- Sig-

  • 额定载荷Rated

    1;2;3;5;10;20;30;50;100KG

    灵敏度Sensitivity

    1.0~2.0mv/V

    综合误差Total

    ±0.05%F.S

    蠕变(30分钟)Creep

    ±0.05%F.S

    零点平衡Zero

    ±1%F.S

    零点温度影响TCO

    ±0.05%F.S

    输出温度影响TC

    ±0.05%F.S

    输入阻抗Input

    400±20Ω

    输出阻抗Output

    350±10Ω

    绝缘电阻Insulation

    ≥5000MΩ

    推荐激励电压Excitation,recommend

    10~12VDC

    大激励电压Excitation,maximum

    15VDC

    安全过载Maximum

    150%F.S

    极限过载Ultimate

    200%F.S

    工作温度范围Temperature

    -30~+80℃

    温度补偿范围Temperature

    -10~+40℃

    防护等级Protection

    IP65

    材质Construction

    合金钢Alloy steel;不锈钢Stainless Steel

    电缆Cable

    Length:2m;Diameter:¢3mm

    电缆色标Cable color

    红:激励+ Exc+; 黑:激励- Exc-; 绿:输出+ Sig+; 白:输出- Sig-

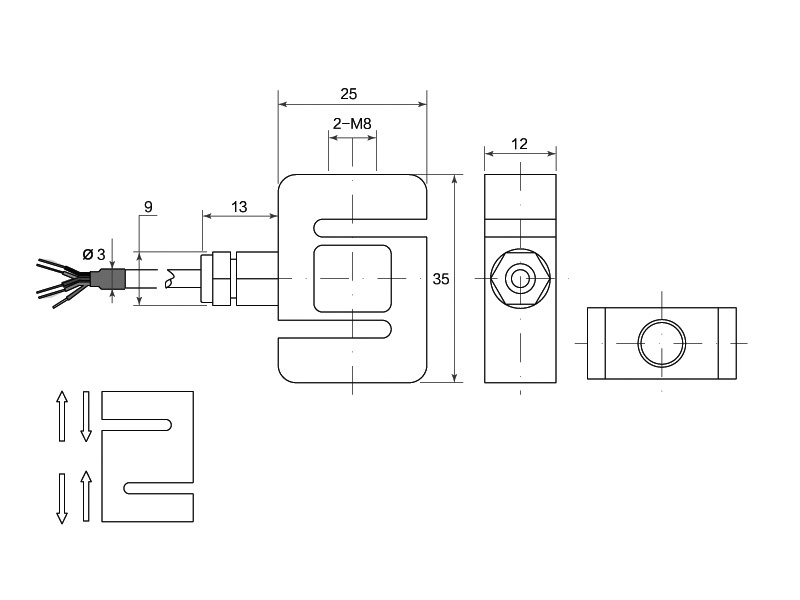

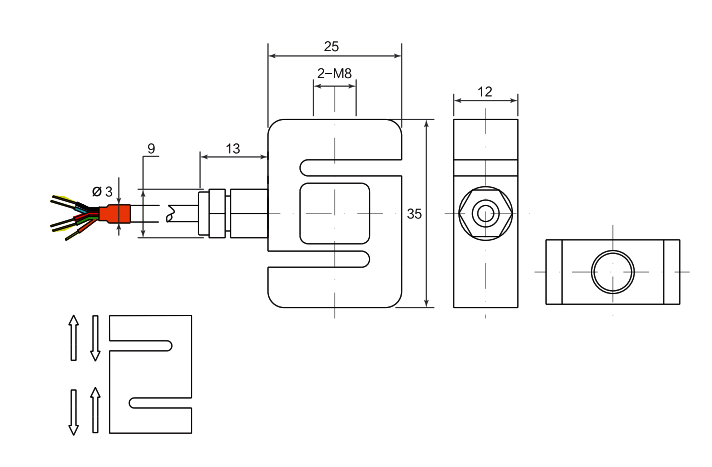

  • 结构尺寸图:
