RSS04微型拉力传感器


微型拉压力传感器,铝合金材质,重量轻,适用于狭小安装空间。

  • 产品描述
  • 技术参数
  • 产品尺寸
  • 安装示意图

    力传感器,也称之为测力传感器,拉压双向测力。提供应变式测量技术,可以进行动静态,拉压向力测量,并且没有位移。

    可以配合放大器和控制仪表使用,输出标准模拟电流或电压信号,同时也可提供RS232,RS485,Profinet,Profibus-DP,TCP/IP网口等。

    此规格产品,两端是外螺纹连接,两端同轴连接后,在螺杆轴向加载测量。

    关键词:
    • 拉力传感器
    • 微型拉力传感器
    • 拉压力传感器
  • 额定载荷Rated

    3;5;10;20;30;50;100;200KG

    灵敏度Sensitivity

    1.0±0.1mv/V

    综合误差Total

    ±0.2%F.S

    蠕变(30分钟)Creep

    ±0.05%F.S

    零点平衡Zero

    ±1%F.S

    零点温度影响TCO

    ±0.05%F.S

    输出温度影响TC

    ±0.05%F.S

    输入阻抗Input

    400±20Ω

    输出阻抗Output

    350±10Ω

    绝缘电阻Insulation

    ≥5000MΩ

    推荐激励电压Excitation,recommend

    10~12VDC

    大激励电压Excitation,maximum

    15VDC

    安全过载Maximum

    150%F.S

    极限过载Ultimate

    200%F.S

    工作温度范围Temperature

    -30~+70℃

    温度补偿范围Temperature

    -10~+40℃

    防护等级Protection

    IP66

    材质Construction

    合金钢Alloy steel;不锈钢Stainless Steel

    电缆Cable

    Length:2m;Diameter:¢3mm

    电缆色标Cable color

    红:激励+ Exc+; 黑:激励- Exc-; 绿:输出+ Sig+; 白:输出- Sig-

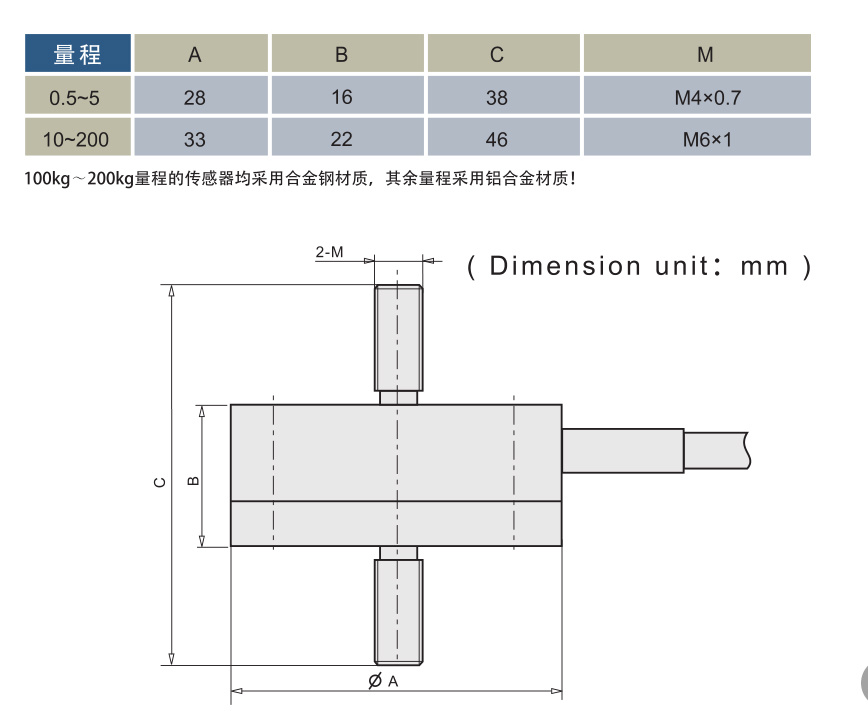

  • 结构尺寸图:
